对于接受非拔牙矫治的安氏II类错牙合患者，可以通过推上颌磨牙远移来矫正磨牙关系，缓解上颌牙列拥挤。推磨牙远移的方法有很多种，其中口外牵引、Cetlin活动板、Wilson弓需要患者的配合，而Herbst矫治器、Jasper jumper、磁力排斥法、钟摆式矫治器、Jones jig矫治器对于患者配合的要求不高。许多研究表明，这些装置在推磨牙远移的同时，会产生诸如上颌第一磨牙倾斜、支抗丧失（即前磨牙的近中移动、倾斜和伸长）、上唇前突、下颌平面的顺时针旋转及面下1/3高度增加等副作用。

Pendulum矫治器亦称钟摆式矫治器，于1992年首先由Hilger提出用于推磨牙向远中移动。1997年Byloff对其进行了少许改进后应用于临床。后经国内外很多学者的临床研究和观察，证明此种矫治器为一种有效的远移磨牙装置，现已在临床得到了较为广泛的应用。

      钟摆式矫治器*大的特点是能真正有效的利用上腭部粘膜为支抗，施力点腭穹窿近中方向支抗。能*大限度的减少支抗牙近中移动，有效的推磨牙远移。

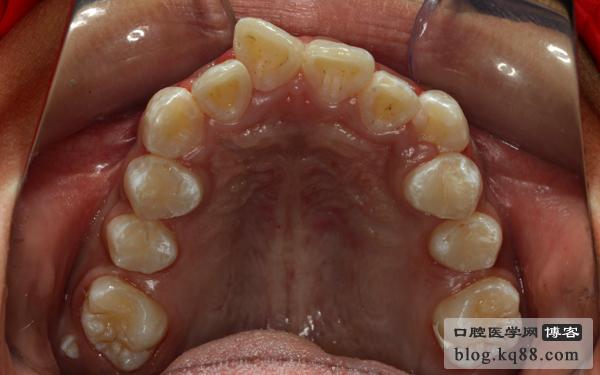

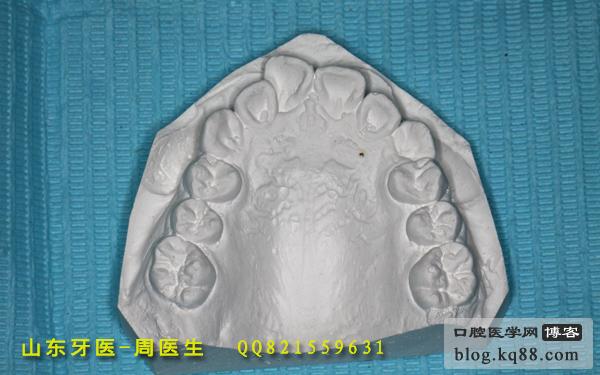

  1 原始模型

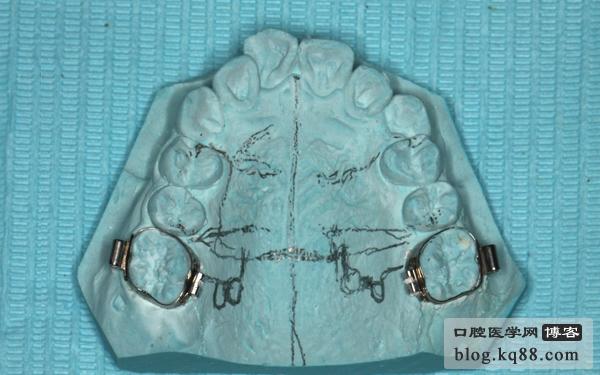

 2 试带环，磨牙点焊腭管，带环转移，灌注石膏模型，设计，画导线

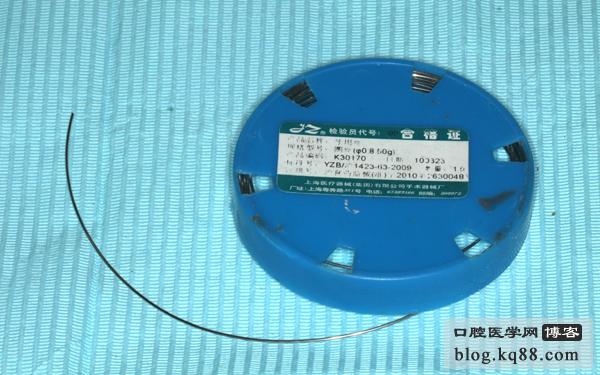

 3  0.8直径不锈钢圆丝

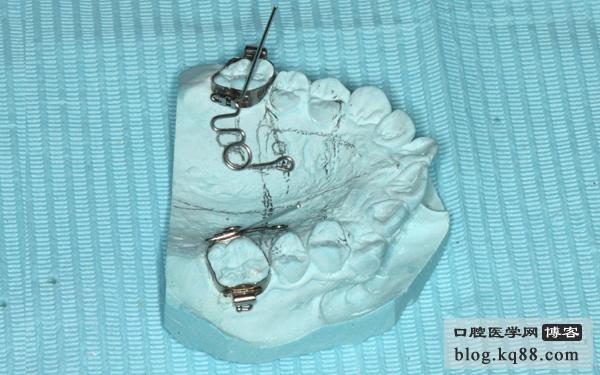

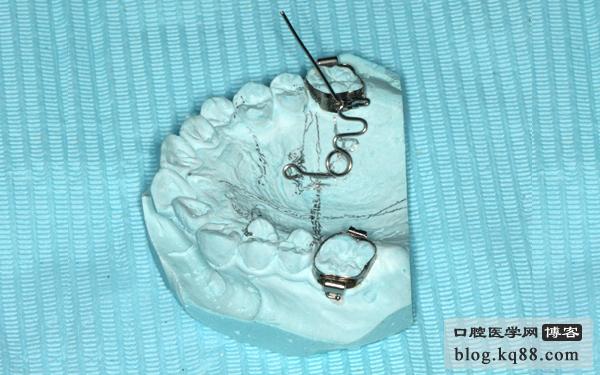

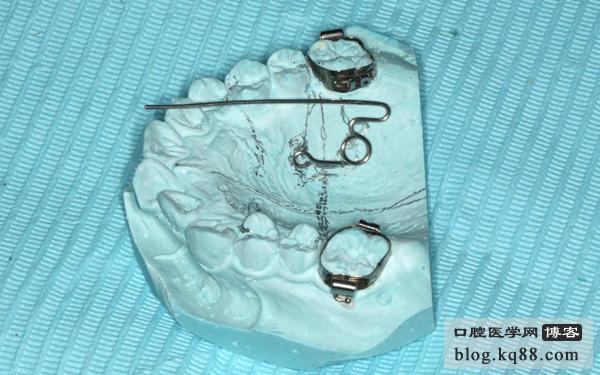

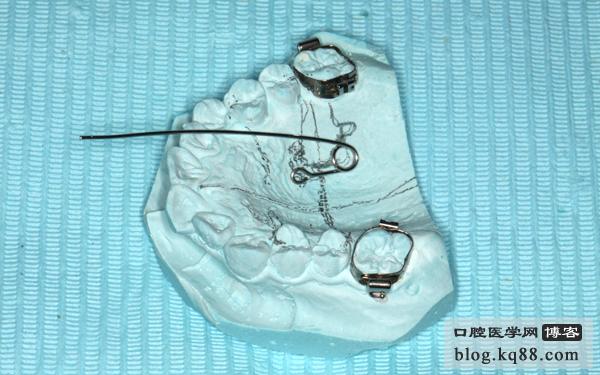

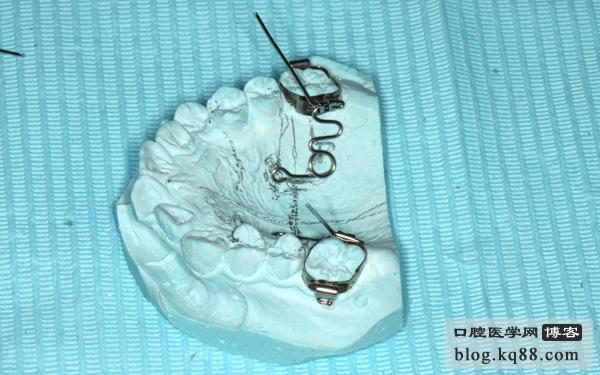

 4 弯制一侧摆簧

  5 弯制一侧摆簧

 6 弯制一侧摆簧

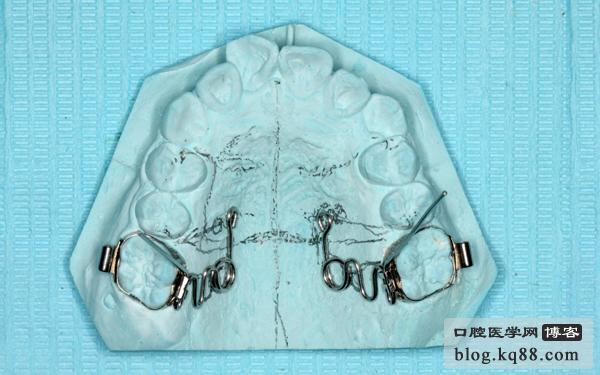

 7 弯制两侧摆簧

  8 弯制两侧摆簧

 9 调试摆簧

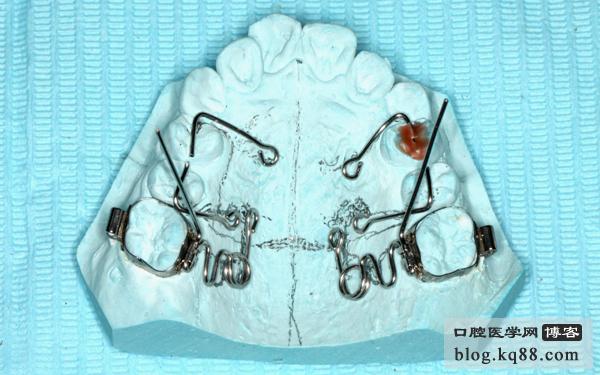

 10 弯制固定卡环，用蜡固定固位卡环

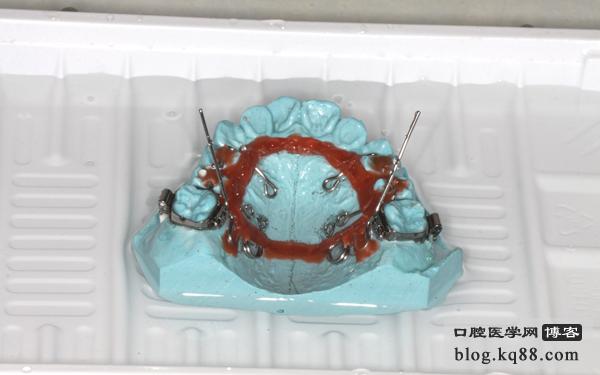

  11 浸泡模型

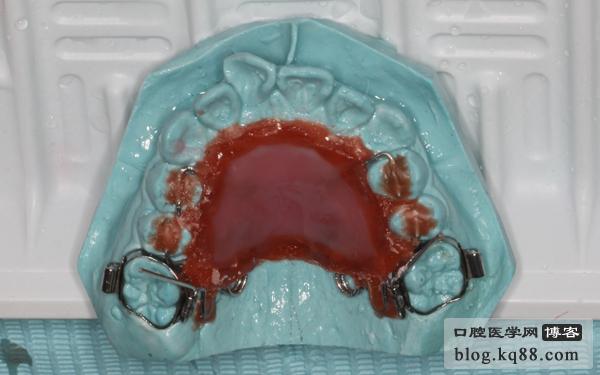

  12  涂自凝树脂

  13  打磨抛光后试合

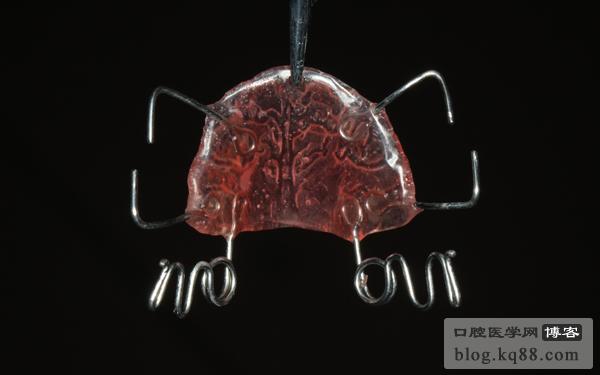

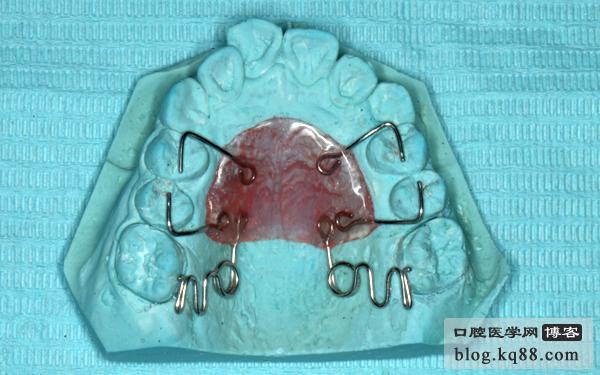

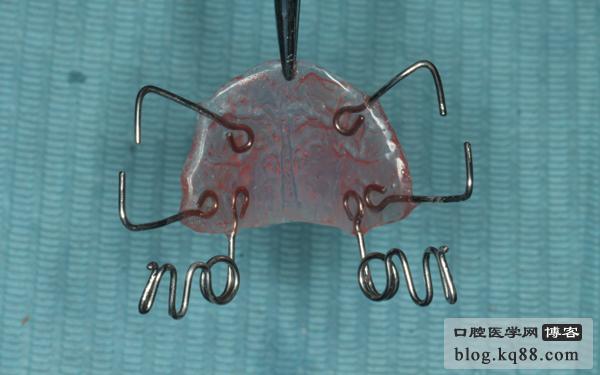

  14 制作好的钟摆矫正器

  15制作好的钟摆矫正器

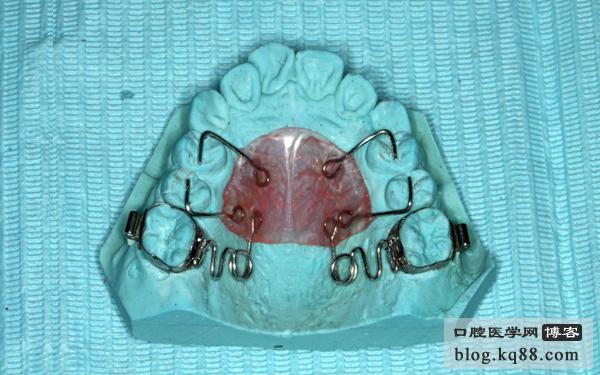

 16 摆簧在模型上加力后的状态

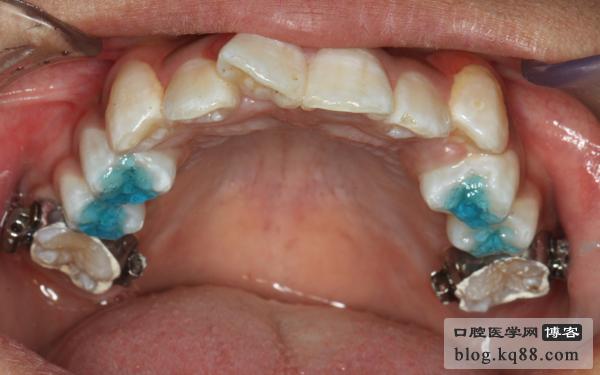

  17 牙面抛光，磨牙带环粘结，双尖牙合面酸蚀15S（15S以内）涂布粘结剂，吹薄，光照

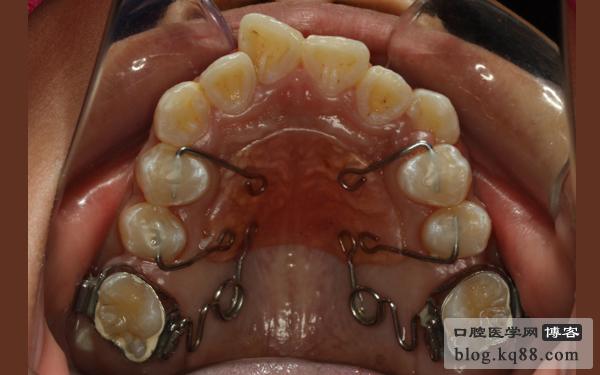

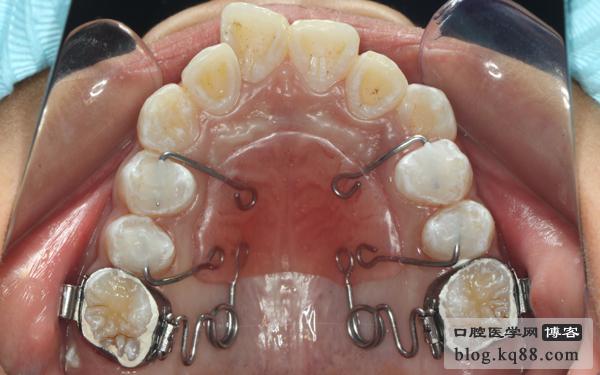

  18 放置光敏粘结树脂，光固化，摆簧插入带环腭管内

  19 12周复诊所需间隙已获得（期间每3-4周复诊观察，摆簧加力）

  20 拆除钟摆式矫正器，停止远移磨牙

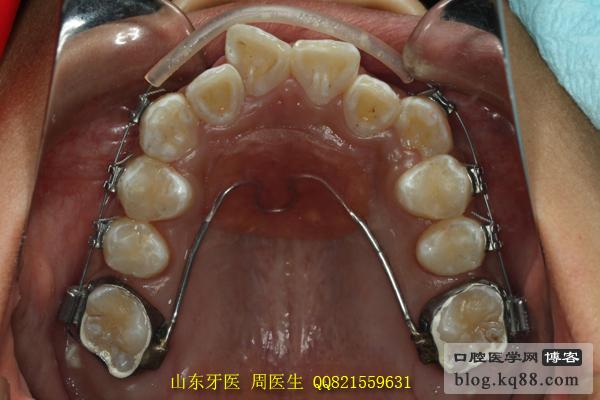

  21  上颌NANCE托增强支抗，防止磨牙回移，粘结直丝弓矫治器，依次远移双尖牙、尖牙、切牙

    本文适合初学正畸的医生阅读，仅供参考，欢迎交流指正！
